PowerMac G4 Graphite（Digital Audio）起動しない症状の電源ユニット交換修理事例

「電源ボタンを押してもランプがつかず、ファンも回らず全く起動しない……」
「昔のデザイン業務データやOS 9環境が残ったPowerMac G4が急に動かなくなってしまった」

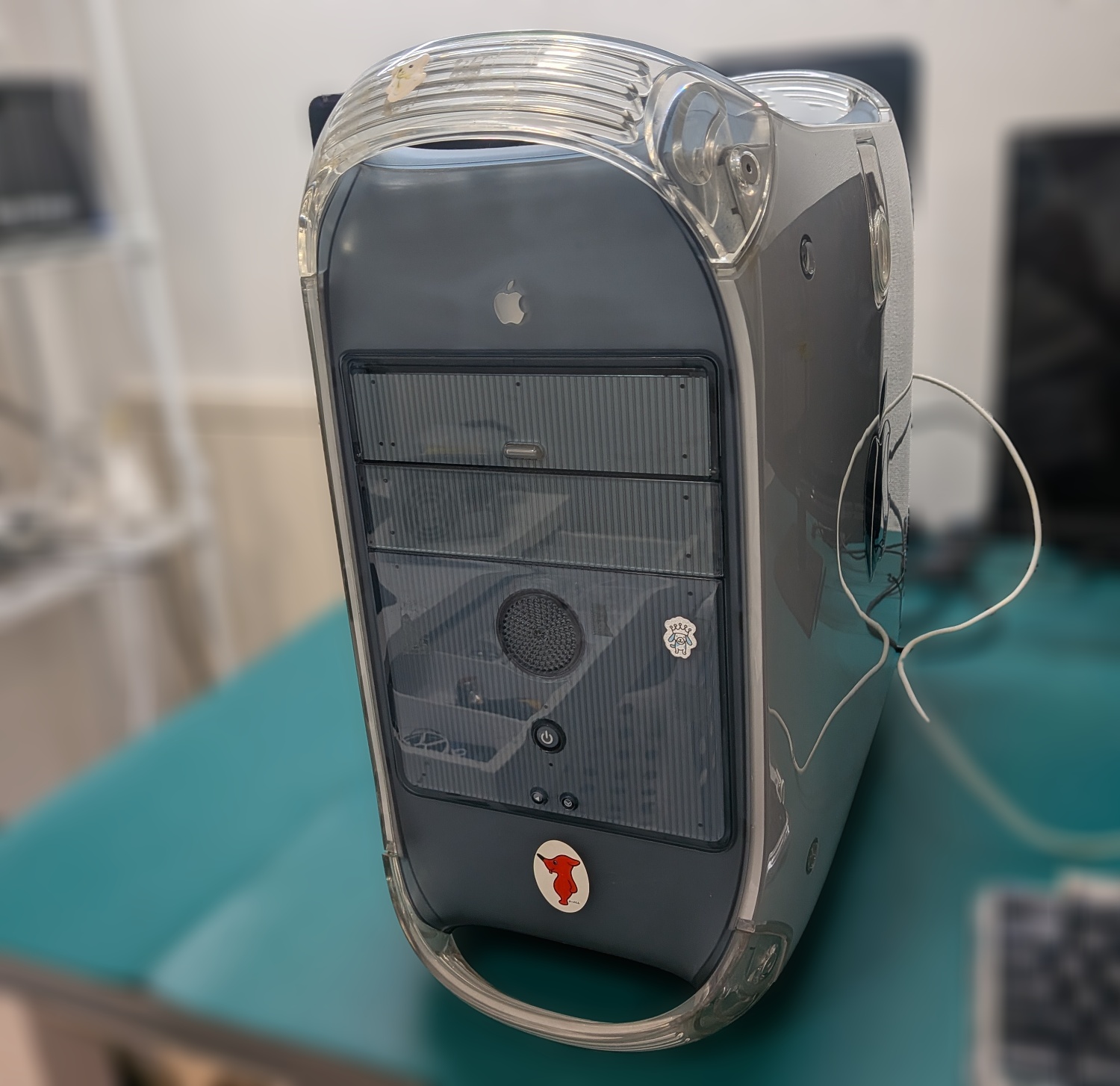

2000年代初頭のグラフィック・デザイン現場を支え、現在もレガシー環境や大切なデータ保持のために愛用されている PowerMac G4 Graphite（グラファイト） シリーズ。

今回は、電源が全く入らなくなってしまった PowerMac G4 Graphite（Digital Audioモデル） の電源ユニット交換作業の事例をご紹介します。

1. PowerMac G4が起動しなくなる原因と電源ユニットの見分け方

電源が入らなくなる主な原因

発売から20年以上が経過しているオールドMacでは、内部パーツの経年劣化が避けられません。特に電源ユニット（PSU）内部のコンデンサ劣化や回路不具合によって通電不能になるケースが最も多く見られます。

Graphiteモデルにおける「電源規格」の違いと重要なポイント

PowerMac G4 Graphiteシリーズは、見た目が似ていてもモデルによって電源ユニットの規格（ピン数）が2種類存在します。

• 20ピン仕様: PCI Graphics / AGP Graphics / Gigabit Ethernetの一部など
• 22ピン仕様: Gigabit Ethernetの一部 / Digital Audio など

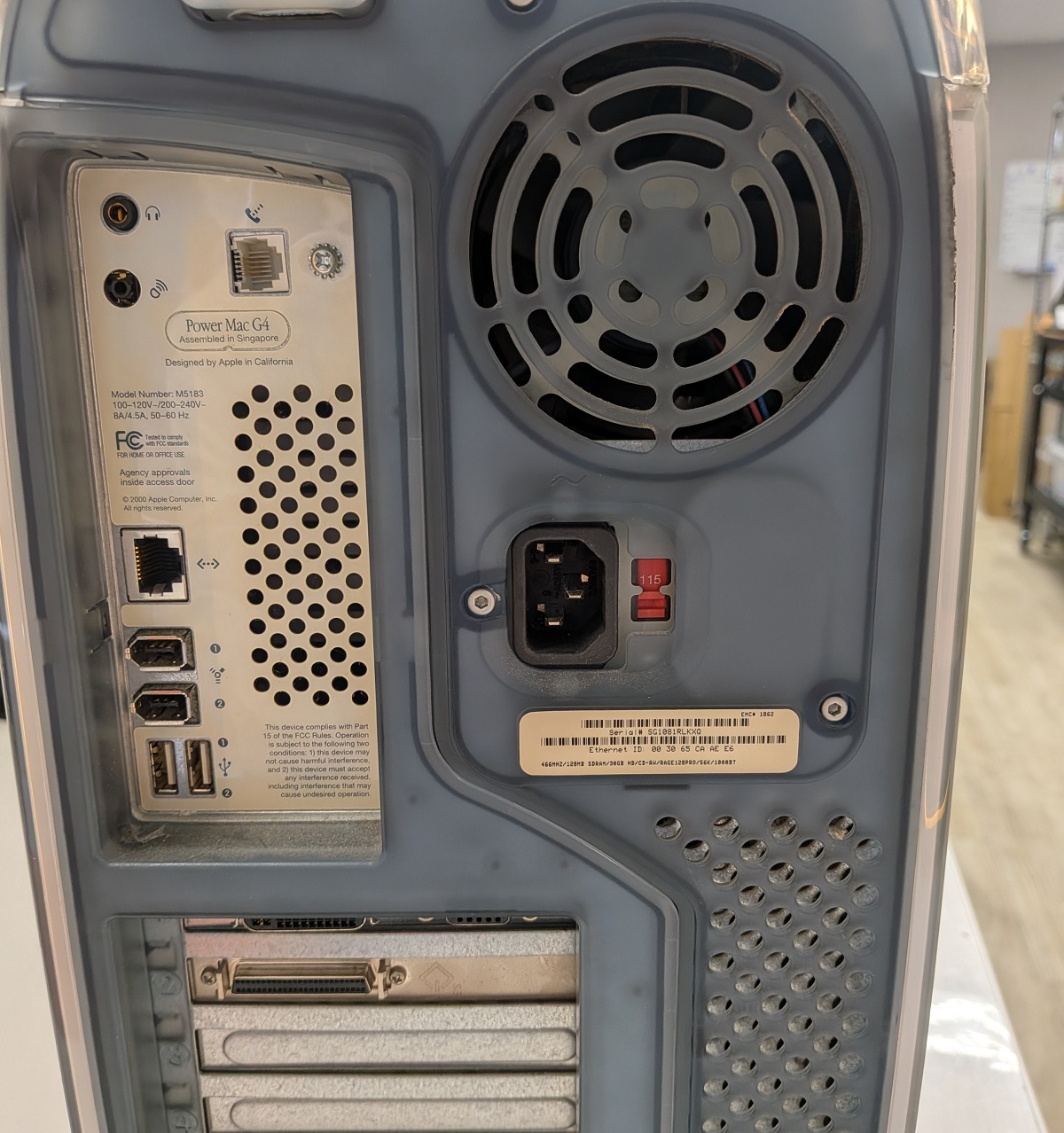

見分け方の大きなポイントは背面の排気穴（パンチングホール）の有無です。背面に丸いパンチングホール（排気用メッシュ穴）がある個体は「Gigabit Ethernet」または「Digital Audio」モデルであり、電源コネクタが22ピン仕様となっています。

型番や適合パーツを見誤って異なる電源を取り付けると、基板の焼損や誤動作に繋がるため、事前の正確な仕様識別が極めて重要です。

2. 実際の修理・復旧プロセス：22ピン電源ユニットの交換作業

今回お預かりしたPowerMac G4も、背面のパンチングホールから「Digital Audio（22ピン仕様）」と特定。診断の結果、メイン基板（ロジックボード）側には異常がなく、電源ユニットの単体故障と確認いたしました。

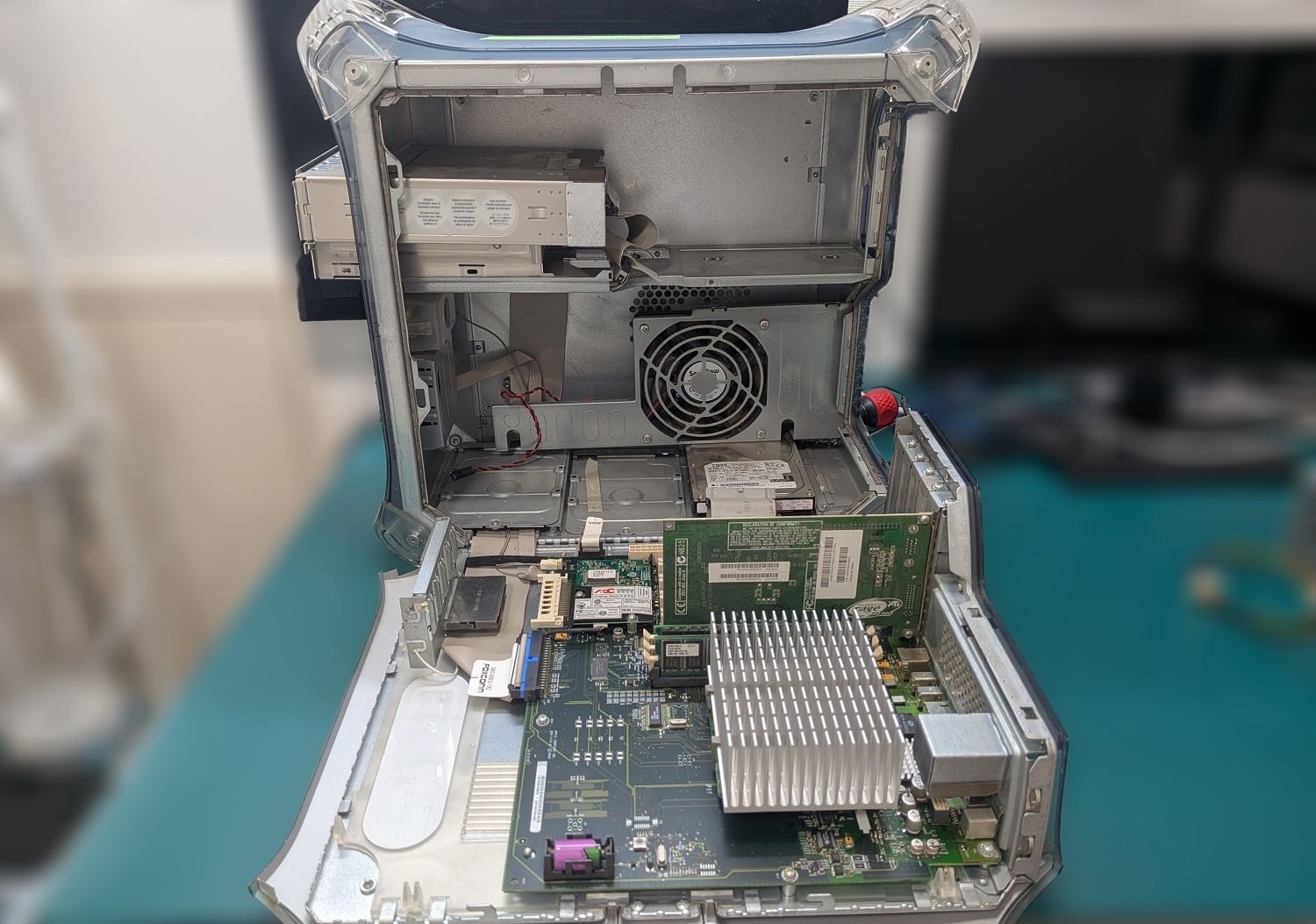

G4特有のサイド開閉メカニズム（Side-door access）を開き、安全のために内部の蓄電を放電させた上で、故障した電源ユニットを取り外します。

---

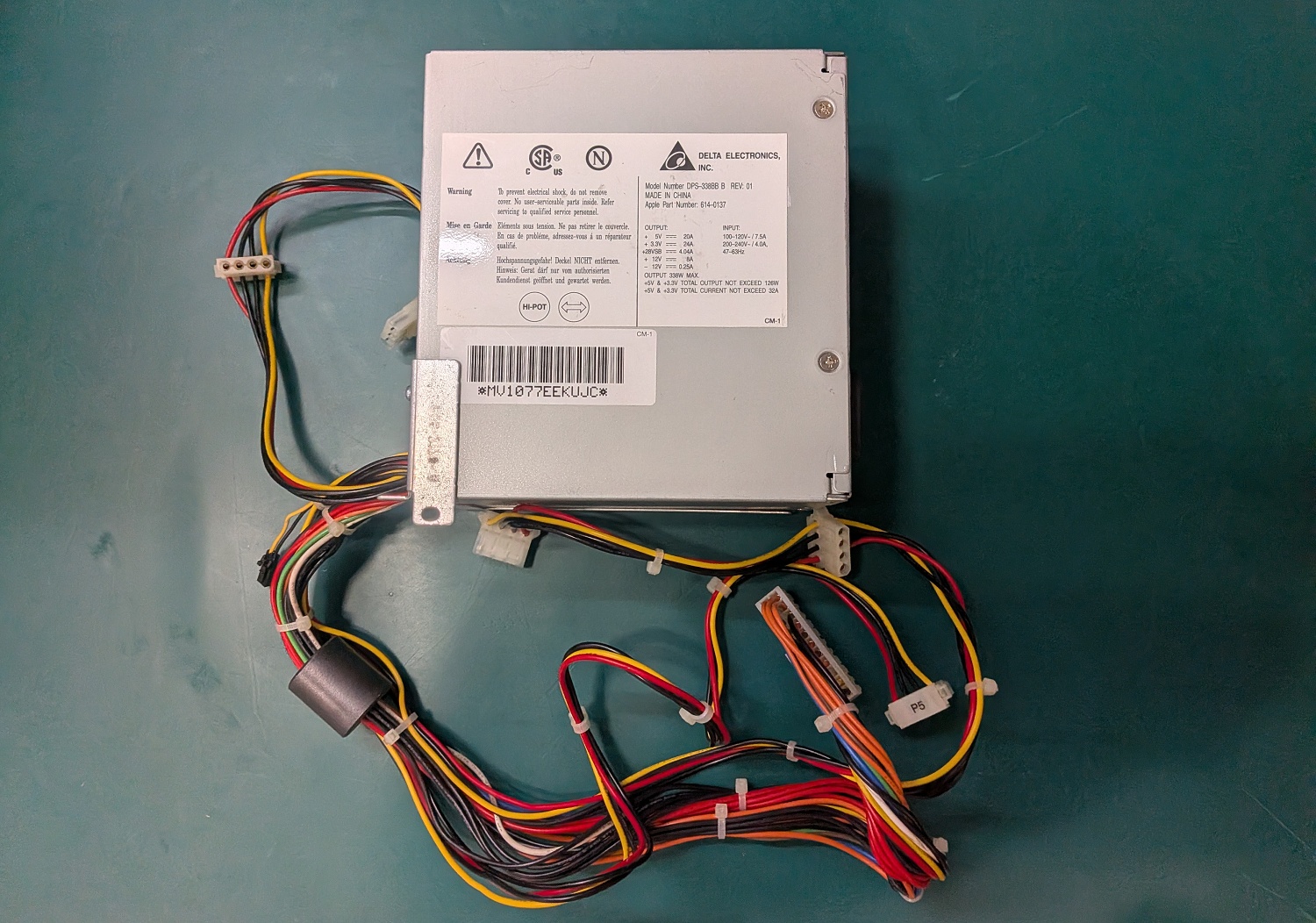

自社でストックしている厳重テスト済みの良品電源ユニット（22ピン仕様）を用意します。

---

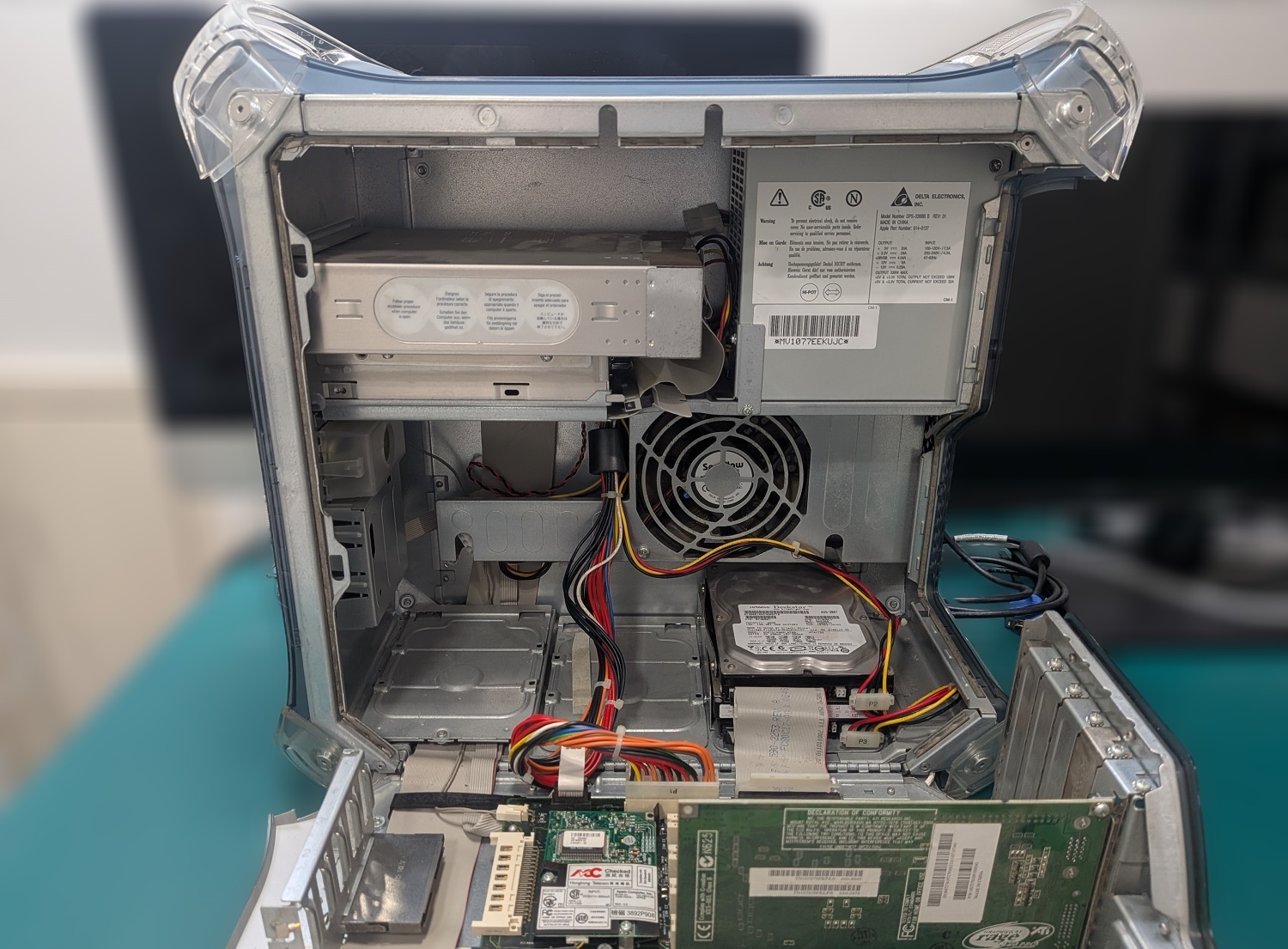

光学ドライブやHDD、ロジックボードへ伸びる各配線コードを整線しながら、新しい電源ユニットをしっかりとセットして組み戻します。

---

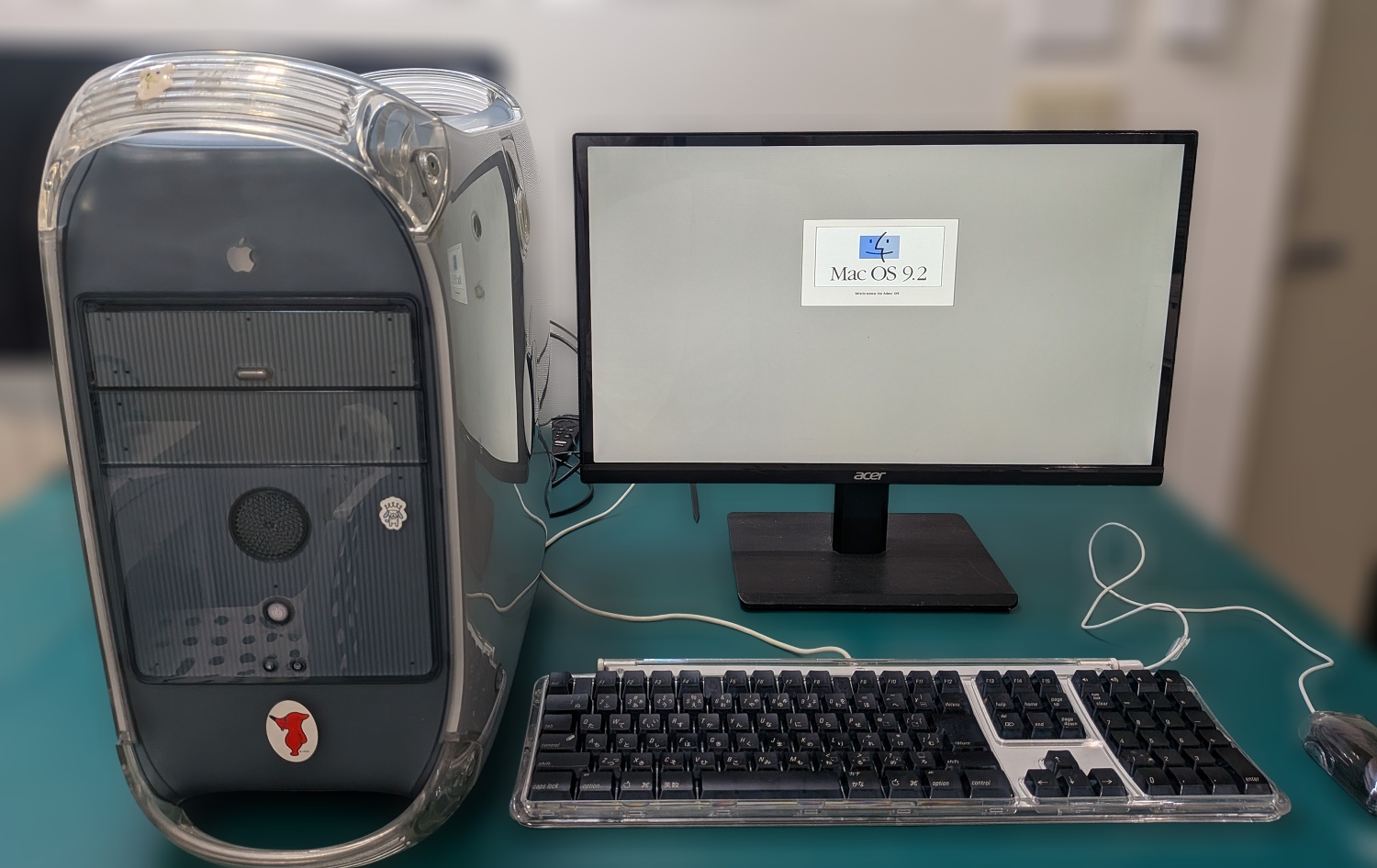

電源ケーブルを接続してスイッチを入れると、力強い起動音とともに画面へ「Mac OS 9.2」の起動画面が表示されました！

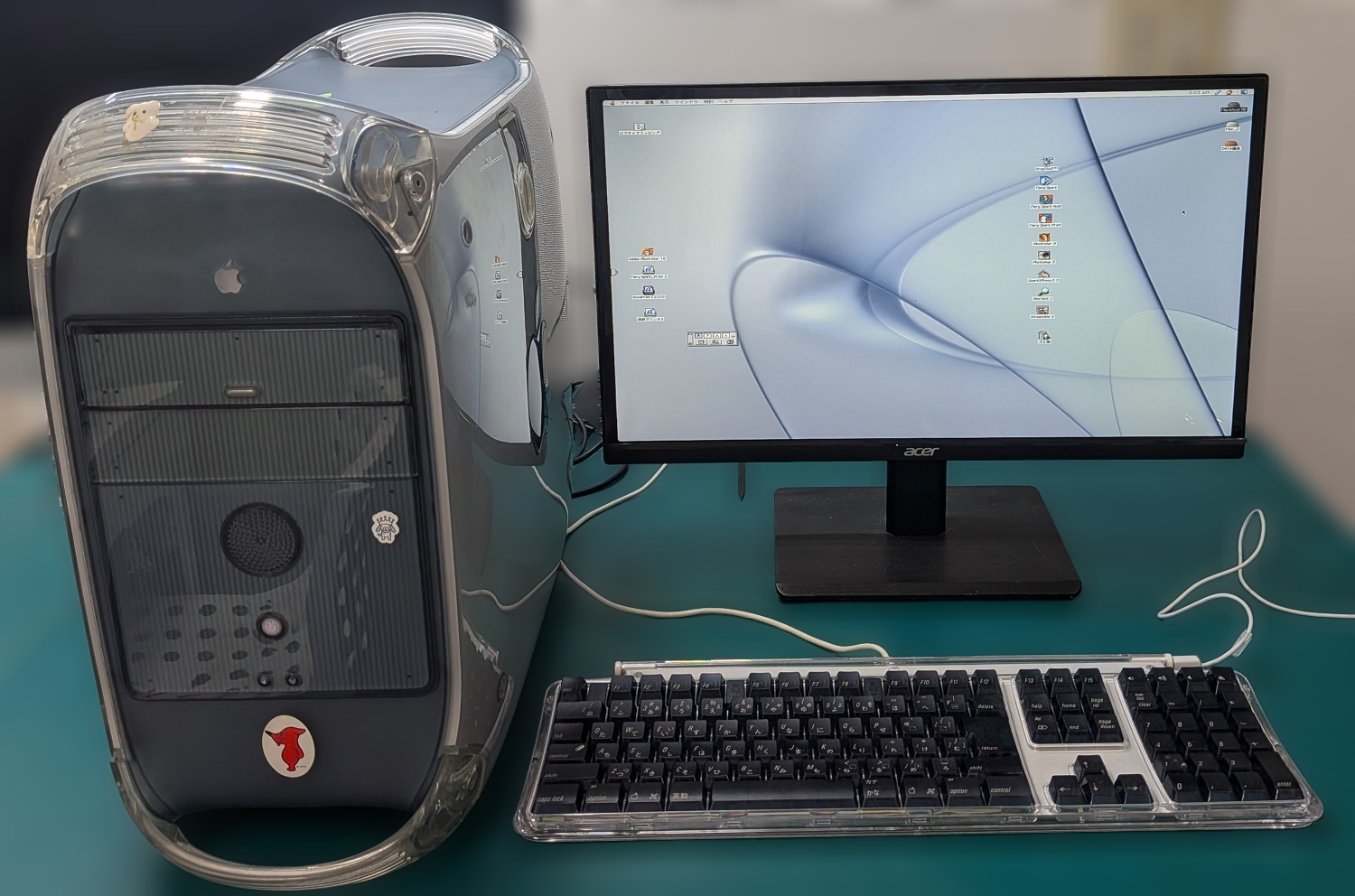

デスクトップ画面まで問題なく立ち上がり、既存のデータ、インストールされていた各種デザインソフト、各種ポートの動作も元通りの状態で無事に修理完了となりました。
